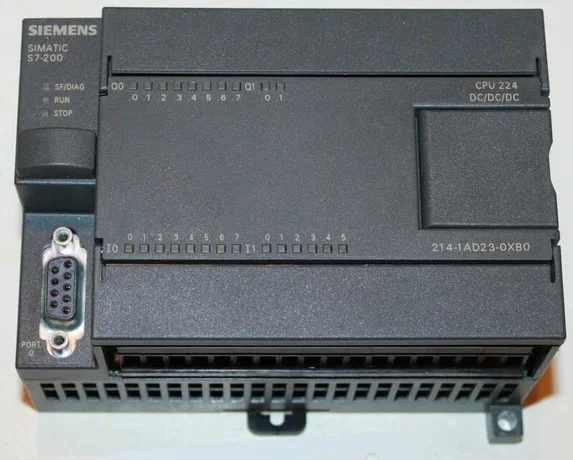

Siemens AG-ի ծրագրավորվող տրամաբանական կարգավորիչների ընտանիք է, որը Simatic S7 ավտոմատացման սարքերի ընտանիքի մաս է կազմում: Այն նախատեսված է ցածր և միջին բարդության ավտոմատացման համակարգերի կառուցման համար:
Հատկանիշներ՝
Հեշտ տեղադրում, ծրագրավորում և սպասարկում.
Լուծում է ինչպես պարզ, այնպես էլ բարդ ավտոմատացման խնդիրներ.
Կարող է օգտագործվել որպես ինքնուրույն համակարգեր կամ որպես ինտելեկտուալ ստրուկ սարքեր բաշխված մուտքի/ելքի համակարգերում.
Իրական ժամանակի աշխատանք և հզոր հաղորդակցման հնարավորություններ (PPI, MPI, արդյունաբերական Ethernet, PROFIBUS-DP, AS-Interface, մոդեմային հաղորդակցություն).
Կոմպակտ չափսեր, հարմար է նեղ տարածքներում տեղադրման համար։
Այս շարքը դադարեցվել է 2017 թվականին։
Տեխնիկական բնութագրեր
Simatic S7-200 կարգավորիչի որոշ տեխնիկական պարամետրեր.
CPU մոդելներ. CPU 221, 222, 224, 224XP, 226։
Ծրագրային հիշողություն (EEPROM)՝ 4-ից 24 KB, տվյալների հիշողություն՝ 2-ից 10 KB։
Աջակցվող ծրագրավորման լեզուներ. STL, LAD, FBD։
Ժամաչափերի, հաշվիչների և դրոշակների քանակը՝ մինչև 256։
Ժամացույց. ներկառուցված կամ փամփուշտով։
Տվյալների պահպանման ժամանակը առանց մարտկոցի՝ մինչև 50 ժամ, պահեստային մարտկոցով՝ մինչև 100 ժամ։
Ներկառուցված RS-485 միացքների քանակը՝ մինչև 2։
Ներկառուցված մուտքերի և ելքերի քանակը՝ 4-ից 24։
Ընդլայնման մոդուլների քանակը՝ 2-ից 7։
Ներկառուցված սնուցման աղբյուրի ելքային հոսանքը՝ 180-ից 400 մԱ։
Պաշտպանության դաս՝ IP20։
Տեղափոխման և պահպանման ընթացքում ջերմաստիճանի միջակայքը՝ -40-ից 70°C, աշխատանքային ջերմաստիճանի միջակայքը՝ -25-ից 55°C։
Փոփոխություններ
S7-200 կարգավորիչները հասանելի են երկու տարբերակով՝
SIMATIC S7-200 — ստանդարտ արդյունաբերական պայմաններում օգտագործման համար, աշխատանքային ջերմաստիճանի միջակայքը՝ 0-ից +55°C։
SIPLUS S7-200 — կոշտ արդյունաբերական պայմաններում օգտագործման համար, աշխատանքային ջերմաստիճանի միջակայքը՝ -25-ից +70°C։
Ծրագրավորում
Simatic S7-200 կարգավորիչը ծրագրավորված է Siemens-ի STEP 7-Micro/WIN ծրագրաշարի միջոցով: Այն թույլ է տալիս ծրագրավորել S7-200 շարքի կարգավորիչների կենտրոնական պրոցեսորները և ունի ծրագրեր գրելու երեք խմբագրիչ՝ STL հրահանգների ցանկ, LAD սանդուղքային դիագրամ և FBD ֆունկցիայի բլոկ-դիագրամ:
Կիրառություններ
Simatic S7-200 կարգավորիչները նախատեսված են փոքր ավտոմատացման համակարգերում կառավարման և կարգավորման խնդիրները լուծելու համար: Կիրառման որոշ ոլորտներ՝
փաթեթավորման մամլիչի կառավարում;
մաքրման համակարգեր;
փայտամշակման մեքենաների կառավարում;
ավտոմատ դարպասների կառավարում;
վերելակի և վերելակի կառավարում;
փոխակրիչի գծի կառավարում;
սննդի արդյունաբերություն;
հեռակառավարման մոնիտորինգի համակարգեր:
ծրագրավորվող տրամաբանական կարգավորիչ (PLC) է արդյունաբերական գործընթացների ավտոմատացման համար: Այն նախատեսված է ճկուն, մասշտաբային գործընթացների կառավարման համակարգերի կառուցման համար, որոնք ապահովում են ճշգրիտ տրամաբանական կատարում, տվյալների հավաքագրում և այլ սարքերի հետ փոխազդեցություն:
Կիրառություններ՝
Փաթեթավորման, լցման և չափաբաժնի սարքավորումների ավտոմատացում;
HVAC համակարգի կառավարում (օդափոխություն, ջեռուցում և օդորակում);
Պոմպակայանների և կոմպրեսորային կայանների տվյալների հավաքագրում և կառավարում;
Մոդուլային գծեր սննդի և դեղագործական գործարաններում;
Մշտադիտարկում և կառավարում պահեստներում և լոգիստիկ կենտրոններում;
Լուսավորության, ջրամատակարարման և էներգիայի բաշխման համակարգերի ավտոմատացում;
Բաշխված համակարգերի մշակում հեռակառավարվող ցանցային կառավարմամբ:

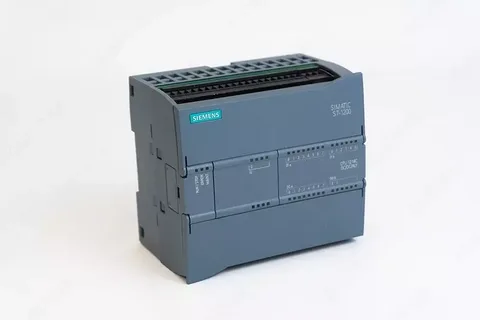

Siemens SIMATIC S7-1200
Տեխնիկական բնութագրեր
CPU մոդելի շարք՝ CPU 1211C, 1212C, 1214C, 1215C, 1217C:
Սնուցման աղբյուր՝ 24 Վ հաստատուն հոսանքի լարում (մուտքի լարում), սենսորի սնուցում մինչև 500 մԱ։
Կենտրոնական պրոցեսոր՝ 32-բիթանոց պրոցեսոր, մշակման ցիկլը 0.08 մկվրկ-ից մեկ հրահանգի համար։
Հիշողության ծավալ՝ մինչև 125 ԿԲ ծրագրային հիշողություն, մինչև 1 ՄԲ տվյալներ (կախված մոդելից)։
Ինտեգրված մուտք/ելքերի քանակը՝ 6-ից 14 մուտք և մինչև 10 ելք (թվային և անալոգային)։
Ընդլայնման մոդուլի աջակցություն՝ մինչև 8 ազդանշան, մինչև 3 կապի մոդուլ։
Կառավարիչները աջակցում են բարձր արագության հաշվիչներին, PID կառավարմանը, անալոգային ազդանշանների մշակմանը և անվտանգության խնդիրներին (Fail-Safe տարբերակով)։
Սառեցման համակարգ՝ պասիվ։
Փաթեթում ներառված է
S7-1200 կառավարիչը կարող է ներառել, օրինակ՝
Տարբեր կատարողականությամբ CPU մոդուլներ՝ հաստատուն կամ փոփոխական հոսանքի սնուցման համար նախատեսված փոփոխություններով։
Սիգնալային տախտակներ՝ CPU մոդուլներում տեղադրելու և դրանց մուտք/ելքային համակարգի ընդլայնման համար։
Սիգնալային մոդուլներ՝ դիսկրետ կամ անալոգային ազդանշանների մուտքի և ելքի համար։
Հաղորդակցման մոդուլներ՝ կարգավորիչը արդյունաբերական Ethernet-ին, PROFIBUS DP-ին և սերիական տվյալների փոխանակմանը միացնելու համար։
Ծրագրավորում
S7-1200 կարգավորիչը ծրագրավորելու համար օգտագործվում են ծրագրավորման ծրագրեր, ինչպիսիք են TIA Portal-ը կամ Step7 Micro/WIN-ը։ Ծրագրավորման գործընթացը բաղկացած է մի քանի քայլից՝
Ծրագրային ապահովման տեղադրում և կարգավորում։ Դուք պետք է ընտրեք օգտագործելի PLC-ի տեսակը, կարգավորեք կարգավորիչի հետ կապը և սահմանեք նախագծի պարամետրերը։
Ծրագրի ստեղծում։ Ծրագիրը ստեղծվում է ծրագրավորման լեզուներով, ինչպիսիք են՝ սանդուղքային դիագրամը (LAD), ֆունկցիաների բլոկ-դիագրամը (FBD), կառուցվածքային կառավարման լեզուն (SCL) կամ անընդհատ ֆունկցիաների դիագրամը (CFC)։ Ծրագիրը սահմանում է տրամաբանական պայմաններ, ցիկլեր, ենթածրագրեր և այլն։
Ծրագրի կազմում և ներբեռնում։ Ծրագիրը ստեղծելուց հետո այն կազմվում և ստուգվում է սխալների համար։ Եթե սխալներ չկան, ծրագիրը ներբեռնվում է PLC-ի վրա։ Ներբեռնումն իրականացվում է մասնագիտացված ծրագրային կամ սարքային ապահովման միջոցով, ինչպիսիք են ծրագրավորողը կամ ինտերֆեյսային մալուխը։
Ծրագրի թեստավորում և վրիպազերծում։ Ծրագիրը PLC-ում ներբեռնելուց հետո, դուք կարող եք ստուգել դրա աշխատանքը՝ անհրաժեշտ սարքերը և սենսորները միացնելով կառավարիչին: Եթե ծրագիրը չի աշխատում սպասվածի պես, դուք կարող եք այն վրիպազերծել, գտնել և ուղղել սխալները։
Պահպանում և արխիվացում: Ծրագիրը հաջողությամբ փորձարկելուց և վրիպազերծելուց հետո այն պետք է պահպանվի և արխիվացվի:
