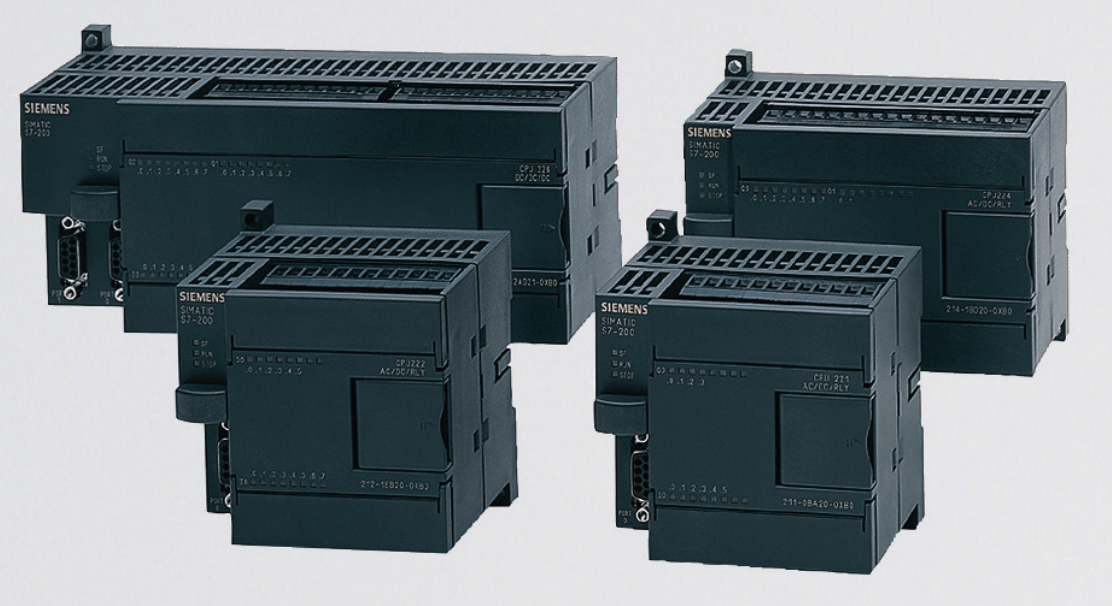

SIMATIC S7-200 միկրոկառավարիչները նախատեսված են փոքր ավտոմատացման համակարգերում կառավարման և կարգավորման խնդիրների համար: SIMATIC S7-200 կառավարիչները հնարավորություն են տալիս ստեղծել ինչպես ինքնուրույն կառավարման համակարգեր, այնպես էլ ընդհանուր տեղեկատվական ցանցի շրջանակներում գործող կառավարման համակարգեր: SIMATIC S7-200 կառավարիչներն ունեն կիրառման բացառիկ լայն շրջանակ՝ սկսած ամենապարզ ավտոմատացման խնդիրներից, որոնք նախկինում լուծվել են պարզ ռելեների և կոնտակտորների միջոցով, մինչև բարդ ավտոմատացման կիրառություններ: SIMATIC S7-200-ը ավելի ու ավելի է օգտագործվում կառավարման համակարգեր ստեղծելու համար, որոնց համար անցյալում ծախսարդյունավետությունը պահանջում էր մասնագիտացված էլեկտրոնային մոդուլների մշակում։

Տարբեր կատարողականության մակարդակների Siemens կենտրոնական պրոցեսորներ (CPU 221, 222, 224, 224 XP, 226):

Siemens S7-200 միկրոպրոցեսորները առանձնանում են մեծ թվով՝

• Հիմնական գործողություններ՝ տրամաբանական հրահանգներ, արդյունքների հասցեագրման հրահանգներ, տվյալների պահպանում, ժամանակաչափի և հաշվիչի կառավարում, բեռնում, փոխանցում, համեմատում, տեղաշարժի գործողություններ, լրացումների ձևավորում և ենթածրագրերի կանչ (տեղական փոփոխականների փոխանցմամբ):
• Ինտեգրված կապի գործառույթներ՝ տեղեկատվություն կարդալ (NETR) և գրել (NETW) ցանցին, ազատ ծրագրավորվող միացքի աջակցություն (Փոխանցում XMT, Ստացում RCV):
• Ընդլայնված հրամանների հավաքածուի ֆունկցիաներ. իմպուլսային լայնության մոդուլյացիայի կառավարման հրահանգներ, իմպուլսային գեներատորներ, թվաբանական ֆունկցիաներ և լողացող կետով գործողություններ, PID կարգավորիչի աշխատանք, անցումային և ցիկլային ֆունկցիաներ, կոդի փոխակերպում և այլն։
• Հաշվիչներ. Հարմար ֆունկցիաների հավաքածուն, որը համակցված է ներկառուցված բարձր արագության հաշվիչների հետ, զգալիորեն ընդլայնում է կարգավորիչի հնարավոր կիրառությունների շրջանակը։

Ընդհատումների կառավարում.

• Սարքային ընդհատումների մուտքերի օգտագործում, որոնք հայտնաբերում են իմպուլսային ազդանշանների առկայությունը (բարձրացող կամ իջնող եզրին) և զգալիորեն կրճատում են կառավարիչի արձագանքման ժամանակը մուտքային հարցումներին։
• Ժամանակավոր ընդհատումներ, որոնց կրկնության հաճախականությունը կարող է սահմանվել 1 մվրկ աճով՝ 1-ից մինչև 255 մվրկ միջակայքում։
• Հակադարձ ընդհատումներ. կարող են առաջանալ, երբ հասնում են որոշակի արժեքի կամ երբ փոխվում է հաշվարկի ուղղությունը։
• Հաղորդակցության ընդհատումներ. ապահովում են բարելավված կապ ծայրամասային սարքավորումների, ինչպիսիք են տպիչը կամ շտրիխ կոդերի սկաները, հետ։
• Մուտքերի և ելքերի ուղղակի սկանավորում, որը կատարվում է ծրագրի կատարման ցիկլից անկախ։
• Մուտքի ուղղակի հարցում և ելքի կառավարում. Մուտքի հարցում և ելքի կառավարում կարող է իրականացվել ծրագրի կատարման ցիկլից անկախ։ Սա կրճատում է ընդհատման արձագանքման ժամանակը և համապատասխան ելքային ազդանշանների ստեղծման ժամանակը։

Գաղտնաբառի պաշտպանություն. օգտատիրոջ ծրագրին մուտքի եռաստիճան պաշտպանություն։ Պաշտպանության հայեցակարգը հիմնված է ծրագրին մուտքի հետևյալ տարբերակների վրա.

• Լրիվ մուտք. ծրագիրը կարող է փոփոխվել ըստ ցանկության։
• Միայն ընթերցման. ծրագիրը փոփոխելն արգելված է. թույլատրվում է փորձարկել, փոխել պարամետրերի կարգավորումները և պատճենել ծրագիրը։
• Լրիվ պաշտպանություն. ծրագիրը չի կարող կարդացվել, պատճենվել կամ փոփոխվել։ Թույլատրվում է ծրագրի կարգավորումների փոփոխությունը։

Սխալների վերացում և ախտորոշում.

• Ծրագրի որոշակի ցիկլերի կատարում (մինչև 124):
• Մուտքերի, ելքերի, դրոշների, ժամանակաչափերի և հաշվիչների հարկադիր կարգավորում:
• Օգտագործվում է իրադարձությունների բուֆերի պարունակությունը վերլուծելու համար:
• Ախտորոշիչ LED ռեժիմների կարգավորում:
• Փորձարկման և ախտորոշման գործառույթներ. ավարտված ծրագիրը կարող է կատարվել որոշակի ցիկլերի համար (մինչև 124), կատարման արդյունքները կարող են վերլուծվել. դրոշների, հաշվիչների և ժամանակաչափերի վիճակները կարող են փոխվել:
• Ախտորոշիչ LED ռեժիմների կարգավորում:
• Տվյալների բլոկների էջավորման աջակցություն:
• Ըստ ցանկության հիշողության մոդուլի օգտագործում. տվյալների գրանցման, բաղադրատոմսերի պահպանման և մշակման, նախագծի արխիվի և այլ ֆայլերի պահպանման համար:
• Ծրագրի խմբագրում աշխատանքի ընթացքում. Ծրագրի խմբագրումը և փոփոխումը հնարավոր է առանց կառավարիչը «STOP» ռեժիմի անցնելու։
• Մաթեմատիկական ֆունկցիաների լրացուցիչ հավաքածու. SIN, COS, TAN, LN, EXP։

Տվյալների գրանցում. EEPROM հիշողության մոդուլում տվյալների իրադարձությունների վրա հիմնված կամ պարբերական գրանցում, ինչպիսիք են վիճակագրական տվյալները, սխալի հաղորդագրությունները և այլն։ Ըստ ցանկության, գրանցված տվյալները կարող են լրացվել ամսաթվի և ժամանակի դրոշմանիշներով։ Գրանցման ֆայլը կարող է ցանկացած պահի փոխանցվել STEP 7-Micro/WIN՝ օգտագործելով S7 Explorer-ը։

Բաղադրատոմսերի կառավարում. Բաղադրատոմսերը բեռնվում են STEP 7-Micro/WIN նախագծով։ Հիշողության օգտագործումը օպտիմալացնելու համար բաղադրատոմսերը պահվում են EEPROM հիշողության մոդուլում։ Բաղադրատոմսերը կարող են փոփոխվել և լրացվել ինտերակտիվ կերպով։

Հատկանիշներ՝

• Ծրագրավորվող կարգավորիչներ, որոնք ապահովում են առավելագույն արդյունավետություն նվազագույն ծախսերով։
• Հեշտ տեղադրում, ծրագրավորում և սպասարկում։
• Լուծում է ինչպես պարզ, այնպես էլ բարդ ավտոմատացման խնդիրներ։
• Կարող է օգտագործվել որպես ինքնուրույն համակարգեր կամ որպես ինտելեկտուալ ստրուկներ բաշխված մուտքի/ելքի համակարգերում։
• Կարող է օգտագործվել այն կիրառություններում, որտեղ կարգավորիչները նախկինում համարվում էին տնտեսապես անիրագործելի։
• Իրական ժամանակի աշխատանք և հզոր հաղորդակցման հնարավորություններ (PPI, MPI, արդյունաբերական Ethernet, PROFIBUS-DP, AS ինտերֆեյս, մոդեմային հաղորդակցություն)։
• Կոմպակտ չափսերը թույլ են տալիս տեղադրել նեղ տարածքներում։

Siemens-ի դիսկրետ և անալոգային մուտք/ելքի ազդանշանային մոդուլներ

Դիսկրետ մուտք/ելքի մոդուլների օգտագործումը մեծացնում է մեկ կառավարիչի կողմից սպասարկվող մուտքերի և ելքերի քանակը և ապահովում է.

Կառավարիչի օպտիմալ հարմարեցում տվյալ առաջադրանքի պահանջներին՝ միացնելով անհրաժեշտ ընդլայնման մոդուլների հավաքածուն: Ընդլայնման համար կարող են օգտագործվել 8, 16 կամ 32 ալիքային դիսկրետ մուտք/ելքի մոդուլներ:

Բարձր ճկունություն. ընդլայնման մոդուլները թույլ են տալիս ընդլայնել կառավարիչի ֆունկցիոնալությունը ցանկացած պահի՝ կատարելով համապատասխան փոփոխություններ դրա ծրագրում:

Մեծացնել մեկ կենտրոնական պրոցեսորի կողմից սպասարկվող դիսկրետ մուտք/ելքի ալիքների քանակը:

Ծրագրավորվող կառավարիչի ճկուն հարմարեցում տվյալ առաջադրանքի պահանջներին:

Կառավարման համակարգի ընդլայնում դրա արդիականացման ընթացքում:

Տեխնիկական փաստաթղթեր

• Բրոշյուր «SIMATIC S7-200 – միկրոկառավարիչների բյուջետային շարք»
  լեզու՝ RU, էջեր՝ 4, չափս՝ 702.48 KB
• Արտադրանքի կատալոգ «S7-200 ծրագրավորվող կառավարիչներ»
  լեզու՝ RU, էջեր՝ 80, չափս՝ 4.53 MB
• SIMATIC S7-200 Օգտագործողի ուղեցույց. Ծրագրավորման օրինակներ
  լեզու՝ RU, էջեր՝ 582, չափս՝ 9.07 ՄԲ
• Միկրոավտոմատացում SIMATIC S7-200 Բրոշյուր. Կառավարման տեխնոլոգիա իր դասից դուրս
  լեզու՝ RU, էջեր՝ 12, չափս՝ 313.27 ԿԲ

Siemens SIMATIC S7-200 պատվիրման տեղեկատվություն

• 6AG1222-1BF22-2XB0SIPLUS S7-200 EM222, թվային ազդանշանի ելքային մոդուլ, 8 ելք, ընդլայնված ջերմաստիճանային տիրույթ -25... +70 աստիճան Ցելսիուս։ ՀԻՄՆՎԱԾ 6ES7222-1BF22-0XA0-Ի ՎՐԱ
• 6GK7243-2AX01-0XA0SIMATIC NET, CP 243-2 ՀԱՂՈՐԴԱԿՑՈՒԹՅԱՆ ՊՐՈՑԵՍՈՐ SIMATIC S7-200-Ը AS-INTERFACE-ԻՆ ՄԻԱՑՆԵԼՈՒ ՀԱՄԱՐ. MASTER AS-INTERFACE-Ի ՏԵԽՆԻԿԱԿԱՆ ՓՈՐՁԱՐԿՈՒՄՆԵՐ V2.11 ՊՐՈՖԻԼ M0E/M1E
• 6AV6640-0AA00-0AX1TD400C 4-ՏՈՂԱՅԻՆ ՏԵՔՍՏԱՅԻՆ ԷԿՐԱՆ SIMATIC S7-200-ի համար՝ մալուխով (2.5 մ) և ամրացման պարագաներով, օգտագործողի կողմից սահմանված վահանակով, կարգավորում STEP7-MICRO/WIN V4 SP6-ում ՄԻՋԱՎԱՅՐ
• 6ES7211-0AA23-0XB0SIMATIC S7-200. ԿԵՆՏՐՈՆԱԿԱՆ ՊՐՈՑԵՍՈՐ՝ CPU 221, ԾՐԱԳՐԱՅԻՆ ՀԻՇՈՂՈՒԹՅԱՆ ԾԱՎԱԼ՝ 4 ԿԲ/ 1.3ԿԲ ՀՐԱՀԱՆԳՆԵՐ, 2 ԿԲ ՏՎՅԱԼՆԵՐԻ ՀԻՇՈՂՈՒԹՅՈՒՆ, 1 PPI/ ԱՆՎՃԱՐ ԾՐԱԳԻՐ։ Միացք/ RS 485, Սնուցման աղբյուր = 24V, 6DI = 24V, 4DO = 24V/ 0.75A
• 6ES7211-0BA23-0XB0SIMATIC S7-200: Կենտրոնական պրոցեսոր CPU 221, ծրագրի հիշողության ծավալ 4 KB/ 1.3K ՀԱՆՁՆԱՐԱՐՈՒԹՅՈՒՆՆԵՐ, 2 ԿԲ ՏՎՅԱԼՆԵՐԻ ՀԻՇՈՂՈՒԹՅՈՒՆ, 1 PPI/ ԱՆՎՃԱՐ ԾՐԱԳԻՐ։ Միացք/RS 485, Սնուցման աղբյուր՝ ~115/230V, 6DI =24V, 4DO՝ առանց ռելեային կոնտակտների, ~24…230V/ =24V/ 2.0A մեկ կոնտակտի համար
• 6ES7840-2CC01-0YX1SIMATIC S7-200 PC ACCESS V1.0, OPC սերվեր F. S7-200, 15 տեղակայման լիցենզիա՝ R-SW, SW և փաստաթղթեր CD-ի վրա, 6 լեզու (G, E, F, I, S, CH), աշխատում է Win2000/XP օպերացիոն համակարգերով, SIMATIC S7-200-ի համար
• 6ES7840-2CC01-0YX0SIMATIC S7-200 PC ACCESS V1.0, OPC SERVER F. S7-200, R-SW-ի մեկ տեղադրման լիցենզիա, ծրագրային ապահովում և փաստաթղթեր CD-ի վրա, 6 լեզու (G, E, F, I, S, CH), աշխատում է WIN2000/XP օպերացիոն համակարգերով, SIMATIC-ի համար S7-200
• 6ES7221-1EF22-0XA0SIMATIC S7-200, EM 221, թվային ազդանշանի մուտքի մոդուլ CPU 222/ CPU 224/ CPU 226/ CPU 226XM-ի համար. Արտաքին և ներքին շղթաների օպտիկական բաժանում, 8 մուտք ~120/230Վ
• 6ES7222-1HD22-0XA0SIMATIC S7-200, EM 222, թվային ազդանշանի ելքային մոդուլ CPU 222/CPU 224/CPU 226/CPU 226XM-ի համար. Արտաքին և ներքին շղթաների գալվանական բաժանում, 4 ելք նորմալ բաց ռելեային կոնտակտներով = 5…30Վ/ ~5…250Վ/ 10Ա
• 6ES7222-1BD22-0XA0SIMATIC S7-200, EM 222, Դիսկրետ ազդանշանի ելքային մոդուլ CPU 222/CPU 224/CPU 226/CPU 226XM-ի համար. Արտաքին և ներքին շղթաների օպտիկական տարանջատում, 4 ելք = 4…24Վ/ 5Ա
• 6ES7222-1EF22-0XA0SIMATIC S7-200, EM 222, թվային ազդանշանի ելքային մոդուլ CPU 222/CPU 224/CPU 226/CPU 226XM-ի համար. Արտաքին և ներքին շղթաների օպտիկական բաժանում, 8 ԵԼՔՆԵՐ ~120/230V/ 0.5A
• 6ES7253-1AA22-0XA0SIMATIC S7-200, EM 253: ԴԻՐՔՈՐՈՇՄԱՆ ՄՈԴՈՒԼ S7-200-ի համար CPU222/ CPU224/ CPU226/ CPU226XM-ով: Սերվո կամ քայլային շարժիչով էլեկտրական փոխանցման միառանցքում արագության և դիրքորոշման կառավարում
• 6ES7277-0AA22-0XA0SIMATIC S7-200, EM 277: S7-200-ի համար PROFIBUS-DP ստրուկ մոդուլ CPU222/CPU224/CPU226/CPU226XM (Նվազագույնը՝ 6ES72XX-XX21XX-0XA0), մինչև 12 ՄԲԻԹ/Վրկ, 1 PROFIBUS-DP/MPI միջերես, 9-փին D-տիպի միակցիչ
• 6ES7901-3CB30-0XA0SIMATIC S7-200, PC/PPI մալուխ՝ բազմամաստեր ռեժիմի աջակցությամբ, S7-200-ը համակարգչի սերիական պորտին միացնելու համար, աջակցում է բազմածրագրավորվող պորտի ռեժիմին և GSM ՄՈԴԵՄԵՐին
• 6ES7274-1XH00-0XA0SIMATIC S7-200, SM 274. 14 անջատիչների բլոկ մուտքային թվային ազդանշանների մոդելավորման համար = 24V, CPU 224-ի համար
• 6ES7274-1XK00-0XA0SIMATIC S7-200, SM 274. 24 անջատիչների բլոկ մուտքային թվային ազդանշանների մոդելավորման համար = 24 Վ, CPU 226/ CPU 226XM-ի համար
• 6ES7274-1XF00-0XA0SIMATIC S7-200, SM 274. 8 անջատիչներից բաղկացած բլոկ մուտքային թվային ազդանշանների մոդելավորման համար = 24V
• 6ES7901-3DB30-0XA0SIMATIC S7-200, USB/PPI մալուխ S7-200-ը համակարգչի USB միակցիչին միացնելու համար, աջակցում է Multimaster PPI ռեժիմին, չի աջակցում S7-200 ազատ ծրագրավորվող միակցիչին, 5 մ երկարությամբ
• 6ES7292-1AD20-0AA0SIMATIC S7-200, EM 221-ի համար նախատեսված պահեստային 7-բևեռային տերմինալային բլոկ, EM 222 մոդուլներ, 4 հատանոց փաթեթ
• 6ES7292-1AE20-0AA0SIMATIC S7-200, Պահեստային հանվող 12-բևեռային տերմինալային բլոկ՝ CPU 221-ի, CPU 222-ի և I/O մոդուլների արտաքին շղթաների միացման համար
• 6ES7292-1AF20-0AA0SIMATIC S7-200, Պահեստային հանվող 14-բևեռային տերմինալային բլոկ՝ արտաքին շղթաների միացման համար CPU 226/ CPU 226XM
• 6ES7292-1AG20-0AA0SIMATIC S7-200, Պահեստային հանվող 18-բևեռային Արտաքին շղթաների միացման տերմինալային բլոկ CPU 224
• 6ES7290-6AA20-0XA0SIMATIC S7-200, ՄԻՋԵՐՖԵՅՍԱՅԻՆ ԿԱԲԵԼ՝ ՄՈԴՈՒԼՆԵՐԻ 2-ՇԱՐՔ ՏԵՂԱԴՐՄԱՆ ՀԱՄԱՐ CPU 222/ CPU 224/ CPU 226/ CPU 226XM ՀԱՄԱԿԱՐԳԵՐՈՒՄ
• 6ES7231-0HF22-0XA0SIMATIC S7-200, ԱՆԱԼՈԳ ՄՈՒՏՔԻ ՄՈԴՈՒԼ EM 231, ՄԻԱՅՆ S7-22X CPU-Ի ՀԱՄԱՐ, 8 AI, =0-10V, ԱՌԱՎԵԼԱԳՈՒՅՆԸ։ 2AI 0..20MA, 12/11 բիթային փոխարկիչ
• 6ES7232-0HD22-0XA0SIMATIC S7-200, EM 232 անալոգային ելքային մոդուլ, միայն S7-22X պրոցեսորի համար, 4 AO, +/- 10V DC, 0..20MA, 12/11-BIT ՓՈԽԱԴՐԻՉ
• 6ES7291-8GH23-0XA0SIMATIC S7-200, MC 291 Հիշողության Մոդուլ, 256 ԿԲ, S7-22X Պրոցեսորի համար, PLC Ծրագրի Պահեստավորում, Տվյալների Կուտակում, Աշխատանք Բաղադրատոմսերով
• 6ES7291-8GF23-0XA0SIMATIC S7-200, Հիշողության մոդուլ MC 291, 64 KB, S7-22X պրոցեսորի համար, PLC ծրագրի պահպանում, տվյալների կուտակում, բաղադրատոմսերի հետ աշխատանք
• 6ES7231-7PF22-0XA0SIMATIC S7-200, ջերմային զույգերի մոդուլ EM 231 TC, միայն S7-22X պրոցեսորի համար, 8 մուտք, +/-80 MV և ջերմային զույգերի տեսակներ՝ J, K, S, T, R, E, N, 15 բիթ + նշան
• 6ES7231-7PC22-0XA0SIMATIC S7-200, EM 231 RTD ջերմամեկուսիչ մոդուլ, միայն S7-22X պրոցեսորի համար, 4 մուտք, PT100/200/500/1000/10000 NI100/120/1000, CU10, 14 GOST, դիմադրություն 150/300/600 Օհմ, 15 բիթ + նշան
• 6ES7297-1AA23-0XA0SIMATIC S7-200, ԿՈՄԲԻՆԱՑՎԱԾ ԿՈՄԲԻՆԱՑՎԱԾ ՄԱՐՏԿՈՑ ԵՎ ԻՐԱԿԱՆ ԺԱՄԱՆԱԿԻ ԺԱՄԱՑՈՒՅՑ CPU 221/CPU 222-ի ՀԱՄԱՐ ... 23-0XB0-ից
• 6ES7291-8BA20-0XA0SIMATIC S7-200, լրացուցիչ մարտկոցային մոդուլ՝ պրոցեսորի հիշողության մեջ տվյալների երկարատև պահպանման համար 221/ CPU 222/ CPU 224/ CPU 226/ CPU 226XM
• 6ES7290-2AA00-0XA0SIMATIC S7-200, 12 միակցիչով տերմինալային տարր՝ դաշտային սարքերից մալուխներ միացնելու համար, CPU 212/221/222-ի համար, 10 հատ։ Փաթեթավորման մեջ
• 6ES7291-3AX20-0XA0SIMATIC S7-200։ Պահեստային առջևի փեղկերի հավաքածու պրոցեսորների և մուտքի/ելքի մոդուլների համար։ ՅՈՒՐԱՔԱՆՉՅՈՒՐ ՏԻՊԻ 4 ԿՈՂՄ
• 6ES7211-0BA23-0XB0SIMATIC S7-200. ԿԵՆՏՐՈՆԱԿԱՆ ՊՐՈՑԵՍՈՐ՝ CPU 221, ԾՐԱԳՐԱՅԻՆ ՀԻՇՈՂՈՒԹՅՈՒՆ՝ 4 KB / 1.3K ՀՐԱՀԱՆԳՆԵՐ, ՏՎՅԱԼՆԵՐԻ ՀԻՇՈՂՈՒԹՅՈՒՆ՝ 2 KB, 1 PPI/ ԱՆՎՃԱՐ ԾՐԱԳՐԱՅԻՆ ՄԻԱՑՈՒՑԻԿ/RS 485, ՍՆՆԴԱՄԹԵՐՔԻ ՍՆՈՒՆԴ ~115/230V, 6DI =24V, 4DO ԱՌԱՆՑ ՌԵԼԱՅԻ ԿՈՆՏԱԿՏՆԵՐԻ, ~24…230V/ =24V/ 2.0A ՄԵԿ ԿՈՆՏԱԿՏԻ ՀԱՄԱՐ
• 6ES7211-0AA23-0XB0SIMATIC S7-200: CPU 221, 4 KByt ծրագրային հիշողություն/1.3K հրահանգներ, 2 KByt տվյալների հիշողություն, 1 PPI անվճար ծրագրի միացք/RS 485, 24V սնուցման աղբյուր, 6DI 24V, 4DO 24V/0.75A
