SIMATIC S7-1200

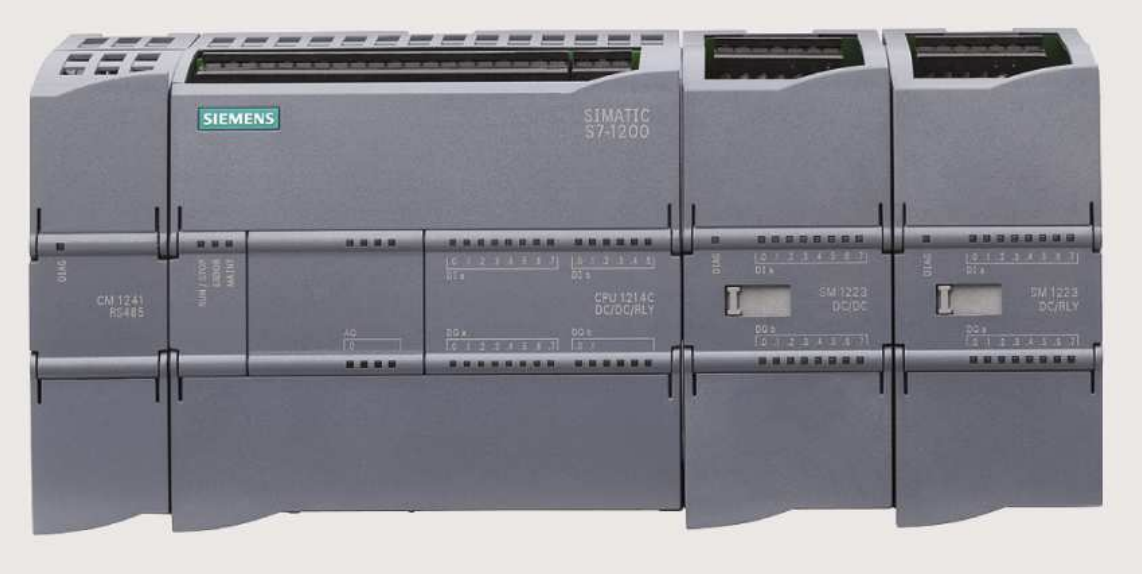

PLC-ն Siemens միկրոկառավարիչների նոր ընտանիք է, որը նախատեսված է ցածր մակարդակի ավտոմատացման խնդիրների լայն շրջանակի համար: Այս կառավարիչներն ունեն մոդուլային դիզայն և բազմակողմանի են: Իրական ժամանակում աշխատելու ունակությամբ դրանք կարող են օգտագործվել համեմատաբար պարզ տեղական ավտոմատացման միավորներ կամ բարդ ավտոմատ կառավարման համակարգի միավորներ կառուցելու համար, որոնք աջակցում են ինտենսիվ տվյալների փոխանակմանը արդյունաբերական Ethernet/PROFINET ցանցերի և PtP (Point-to-Point) միացումների միջոցով: S7-1200 ծրագրավորվող կառավարիչներն ունեն կոմպակտ պլաստիկե պատյաններ՝ IP20 պաշտպանության վարկանիշով, կարող են տեղադրվել ստանդարտ 35 մմ DIN ռելսի կամ ամրացման թիթեղի վրա և աշխատում են 0-ից +50 °C ջերմաստիճանային միջակայքում: Դրանք կարող են աջակցել 10-ից 284 դիսկրետ և 2-ից 51 անալոգային մուտք/ելք ալիքների: S7-200-ի նման մուտք/ելք կոնֆիգուրացիաներով, S7-1200 կառավարիչը զբաղեցնում է 35%-ով պակաս ամրացման տարածք: S7-1200 ծրագրավորվող կառավարիչի կենտրոնական մշակիչ միավորին (CPU) կարող են միացվել կապի մոդուլներ (CM), ազդանշանային մոդուլներ (SM) և ազդանշանային տախտակներ (SB): Այս մոդուլների հետ համատեղ օգտագործվում են 4-ալիքային արդյունաբերական Ethernet անջատիչ (CSM 1277) և սնուցման մոդուլ (PM 1207):

Կենտրոնական պրոցեսորներ

S7-1200-ը օգտագործում է կենտրոնական պրոցեսորի (CPU) երեք մոդել, որոնք տարբերվում են կատարողականությամբ, ներկառուցված հիշողության ծավալով, ինտեգրված մուտքերի և ելքերի քանակով և տեսակով, ինչպես նաև այլ պարամետրերով: Յուրաքանչյուր մոդել հասանելի է երեք տարբերակով՝ 24 Վ հաստատուն հոսանքի մատակարարման լարումով, 24 Վ հաստատուն հոսանքի դիսկրետ մուտքերով և 24 Վ հաստատուն հոսանքի/0.5 Ա տրանզիստորային անջատիչների վրա հիմնված դիսկրետ ելքերով: 24 Վ հաստատուն հոսանքի մատակարարման լարումով, 24 Վ հաստատուն հոսանքի դիսկրետ մուտքերով և դիսկրետ ելքերով՝ ռելեի փակման կոնտակտներով և մինչև 2 Ա բեռնվածության հզորությամբ մեկ կոնտակտի համար: 115/230 Վ հաստատուն հոսանքի մատակարարման լարումով, 24 Վ հաստատուն հոսանքի դիսկրետ մուտքերով և դիսկրետ ելքերով՝ ռելեի փակման կոնտակտներով և մինչև 2 Ա բեռնվածության հզորությամբ մեկ կոնտակտի համար: Յուրաքանչյուր S7-1200 պրոցեսորը հագեցած է ներկառուցված Ethernet ինտերֆեյսով, որն օգտագործվում է ծրագրավորման և ախտորոշման, ինչպես նաև այլ ավտոմատացման համակարգերի, սարքերի և մարդ-մեքենա ինտերֆեյսի համակարգերի հետ տվյալների փոխանակման համար: Մեկ պրոցեսորի մոդուլը կարող է կարգավորվել 16 տարբեր տվյալների միացումներով: Տվյալների փոխանակման համար կարող են օգտագործվել TCP/IP, ISO-TCP և S7 հաղորդակցման գործառույթներ (S7 սերվեր կամ S7 հաճախորդ): Անհրաժեշտության դեպքում, կառավարիչը կարող է ինտեգրել պարզ 4-ալիքային արդյունաբերական Ethernet անջատիչ, CSM 1277 տիպի, որը ներդրված է S7-1200 մոդուլային ձևաչափով։ Բոլոր կենտրոնական պրոցեսորները աջակցում են մինչև երեք հաղորդակցման մոդուլի միացմանը և մեկ մուտքի/ելքի ազդանշանային տախտակի (SB) տեղադրմանը: Մինչև երկու լրացուցիչ ազդանշանային մոդուլ (SM) կարող են միացվել CPU 1212C-ին, իսկ մինչև ութ SM կարող են միացվել CPU 1214C-ին: Բոլոր տեսակի կենտրոնական պրոցեսորները հագեցած են երկու անալոգային մուտքերով, առանձին մուտքերի և ելքերի հավաքածուով և 24 Վ ելքային լարման սենսորային սնուցման աղբյուրով: Արտաքին շղթաները միացված են հանվող տերմինալային բլոկների միջոցով՝ պտուտակային տիպի կոնտակտներով:

Հատկանիշներ՝

Բոլոր պրոցեսորները առաջարկում են բարձր արդյունավետություն և աջակցում են գործառույթների լայն շրջանակ՝ Ծրագրավորում LAD և FBD լեզուներով՝ համապարփակ հրահանգների հավաքածուով։ Բարձր արդյունավետություն՝ 0.1 մկվ-ից պակաս տրամաբանական գործողությունների կատարման ժամանակով։ Ներկառուցված մինչև 2 ՄԲ բեռնվող հիշողություն, որը կարող է ընդարձակվել մինչև 24 ՄԲ հիշողության քարտով։ Մինչև 50 ԿԲ աշխատանքային հիշողություն։ 2 ԿԲ անփոփոխ հիշողություն՝ կառավարիչի էլեկտրաէներգիայի անջատումների ժամանակ տվյալների պահպանման կարիք չունեցող պահպանման համար։ Ներկառուցված ընդհանուր նշանակության դիսկրետ մուտքեր՝ պոտենցիալ կամ իմպուլսային ազդանշաններ մուտքագրելու համար։ Ներկառուցված ապարատային իրական ժամանակի ժամացույց՝ 240 ժամյա էներգախնայողության պահուստով։ Ներկառուցված բարձր արագության հաշվիչներ՝ մինչև 100 կՀց մուտքային ազդանշանի կրկնության հաճախականությամբ։ Ներկառուցված իմպուլսային ելքեր՝ մինչև 100 կՀց իմպուլսային կրկնության հաճախականությամբ (հասանելի է միայն տրանզիստորային ելքերով պրոցեսորների համար)։ PID կառավարման գործառույթների աջակցություն։ Շարժման կառավարման գործառույթների աջակցություն՝ համաձայն PLCopen ստանդարտի։ Օպերացիոն համակարգի թարմացումների աջակցություն։ Օգտատիրոջ ծրագրի գաղտնաբառով պաշտպանություն։ CM 1241 կապի մոդուլների վրա այլ սարքերի հետ տվյալների փոխանակման համար ազատորեն ծրագրավորվող միացքներ։

SM ազդանշանային մոդուլներ

Սիգնալային մոդուլները (ընդլայնման մոդուլներ) թույլ են տալիս հարմարեցնել կառավարիչը կիրառման պահանջներին: Դրանք թույլ են տալիս մեծացնել կենտրոնական պրոցեսորի կողմից մշակվող մուտքերի և ելքերի քանակը և ընդլայնել I/O համակարգը դիսկրետ և անալոգային ալիքներով՝ անհրաժեշտ մուտքային և ելքային ազդանշանների պարամետրերով: Սիգնալային մոդուլները տեղադրվում են կենտրոնական պրոցեսորի աջ կողմում և կարող են միացվել միայն CPU 1212C-ին և CPU 1214C-ին: Ներքին կառավարիչի ավտոբուսին միացումը կատարվում է յուրաքանչյուր SM մոդուլի մեջ ներկառուցված ներքաշվող միակցիչների միջոցով: Արտաքին սխեմաները միացվում են պտուտակային կոնտակտներով հանվող տերմինալային բլոկների միջոցով: Սիգնալային մոդուլները ներառում են 8 և 16-ալիքային դիսկրետ ազդանշանի մուտքի և ելքի մոդուլներ, 16 և 32-ալիքային դիսկրետ ազդանշանի մուտքի/ելքի մոդուլներ, 4-ալիքային անալոգային ազդանշանի մուտքի և 2-ալիքային անալոգային ազդանշանի ելքի մոդուլներ, ինչպես նաև անալոգային ազդանշանի մուտքի/ելքի մոդուլ՝ 4 մուտքով և 2 ելքով: SB ազդանշանային տախտակներ Սիգնալային տախտակները գործառույթով նման են ազդանշանային մոդուլներին: Դրանք տեղադրված են կենտրոնական պրոցեսորի (CPU) առջևի վահանակի վրա գտնվող հատուկ բաժանմունքում և չեն փոխում կորպուսի չափսերը: Ազդանշանային տախտակները կարող են օգտագործվել բոլոր տեսակի կենտրոնական պրոցեսորների (CPU) հետ: Միաժամանակ կարող է օգտագործվել մեկ ազդանշանային տախտակ:

CM 1241 կապի մոդուլներ

CM 1241 կապի մոդուլները հնարավորություն են տալիս կետից կետ կապ հաստատել S7-1200 կառավարիչի և երրորդ կողմի կառավարիչների, տպիչների, սկաներների, մոդեմների և այլնի միջև: Մոդուլները հասանելի են երկու տարբերակով՝ ներկառուցված RS-232 կամ RS-485 սերիական ինտերֆեյսով: Երկու մոդուլներն էլ աջակցում են ASCII և Modbus RTU արձանագրություններին (գլխավոր կամ ստրուկ): Բացի այդ, RS-485 ինտերֆեյսով CM 1241 մոդուլը աջակցում է USS արձանագրությանը: Բոլոր տվյալների փոխանակման հրամանները ինտեգրված են կառավարիչի հրամանային համակարգում: Կապի մոդուլները տեղադրված են կենտրոնական պրոցեսորի ձախ կողմում և միացված են դրա ներքին ավտոբուսին՝ յուրաքանչյուր մոդուլում ներկառուցված միակցիչների միջոցով: Դրանք կարող են աշխատել բոլոր տեսակի կենտրոնական պրոցեսորների հետ:

Լրացուցիչ բաղադրիչներ

Կենտրոնական պրոցեսորներից (CPU), ազդանշանային մոդուլներից և տախտակներից բացի, S7-1200 ծրագրավորվող կառավարիչը կարող է օգտագործել. PM 1207 սնուցման աղբյուր՝ մոտ 115/230 Վ մուտքային լարմամբ, 24 Վ ելքային լարմամբ և 2.5 Ա անվանական բեռնվածության հոսանքով։ CSM 1277 չկառավարվող արդյունաբերական Ethernet անջատիչ՝ 4xRJ45, 10/100 Մբ/վ։ SIMATIC հիշողության քարտեր՝ 2 կամ 24 ՄԲ տարողությամբ՝ կառավարիչի բեռնվող հիշողությունը ընդլայնելու համար։ Սիմուլյատորներ՝ ինտեգրված անջատիչներով՝ ծրագրի կարգաբերման ընթացքում CPU-ից դիսկրետ մուտքային ազդանշանները մոդելավորելու համար։

Մարդ-մեքենա ինտերֆեյսի սարքավորումներ

Գործառնական կառավարման և մոնիթորինգի առաջադրանքների համար S7-1200 ծրագրավորվող կառավարիչների հետ օգտագործելու համար խորհուրդ է տրվում SIMATIC հիմնական օպերատորային վահանակներ, որոնք հագեցած են ինտեգրված Ethernet ինտերֆեյսով։
